- 제어 전원5V,서보모터 전원DC 4.8V ~ 6V
    - 아이솔레이션 소자를 이용해 로직 전원과 서보모터 전원을 절연해 보다 안정적으로 서보모터 동작 제어 가능
    - 로직 전원과 모터 전원을 절연하기 위해서는2개 전원이 필요하며,비절연시에는1개의 전원을 입력해 서보모터 제어 가능
    - 수동모드 시 볼륨 노브를 이용하여 서보모터 제어 펄스 발생
    - 수동모드 시 서보모터 회전(+90도~ -90도)제어 가능
    - 펄스 입력 모드 시 아두이노 우노와 같은 컨트롤러에서 신호를 생성 해 입력해야지만 서보모터 동작 가능
    - 역전압 방지 다이오드 내장 및 전원LED내장
    - 각 채널마다 수동 및 펄스 입력 모드 전환 스위치가 내장되어 독립된 서보모터 제어 가능
    - 6P헤더소켓 커넥터 및 몰렉스6P커넥터 내장



    - PCB LAYOUT Dimension







    - 6핀 커넥터 핀 배치









    - 2핀 커넥터 핀 배치













    - 모드 설정 스위치










    (1) 각부 명칭

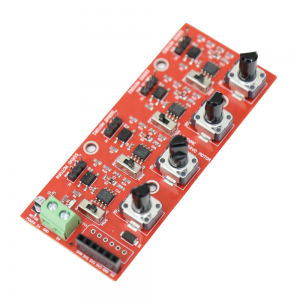

4채널 서보모터 드라이버H/W구성도




     -아두이노 우노R3와 연결된 사진


   아두이노 우노 보드와4채널 서보모터 드라이버를 점퍼 클립 케이블을 이용하여
   보드에 내장 된6P커넥터에 연결하여 별도의 하드웨어 납땜작업 없이 손 쉽게 시스템을 구성이 가능하다.

   또한 절연회로가 구성되어 로직 전원과 모터 전원을 분리 시켜 마이크로 컨트롤러로 유입되는 노이즈 및 서지(Surge)를 차단하여
   안정적으로4채널 모터를 제어할 수 있다.

   - 수동 모드

   서보모터 전원 및 로직 전원을 입력

   수동 모드로 제어하고자 하는 위치의 모드 스위치를 수동(MANUAL)방향으로 설정

   노브의 회전에 따라 서보모터의 각도(+90도~ -90도)변화를 확인

   - 펄스 입력 모드

   1P점퍼 클립 케이블을 이용하여4채널 서보모터 드라이버와 아두이노 보드에 전원(5V, GND), SIG핀을 서로 연결

   별도의 파워 써플라이를 이용해 서보모터 전원2P커넥터에 모터 전원(4.8 ~ 6V)을 입력

   제어하고자 하는 위치의 모드 스위치를 자동(PROG)방향으로 설정

   AVR, PIC,아두이노, ARM, FPGA와 같은 컨트롤러 이용하여 서보모터 구동 펄스를 생성 후,
   서보모터 드라이버의 인가시켜 서보모터의 회전축 각도(+90도~ -90도)를 제어
