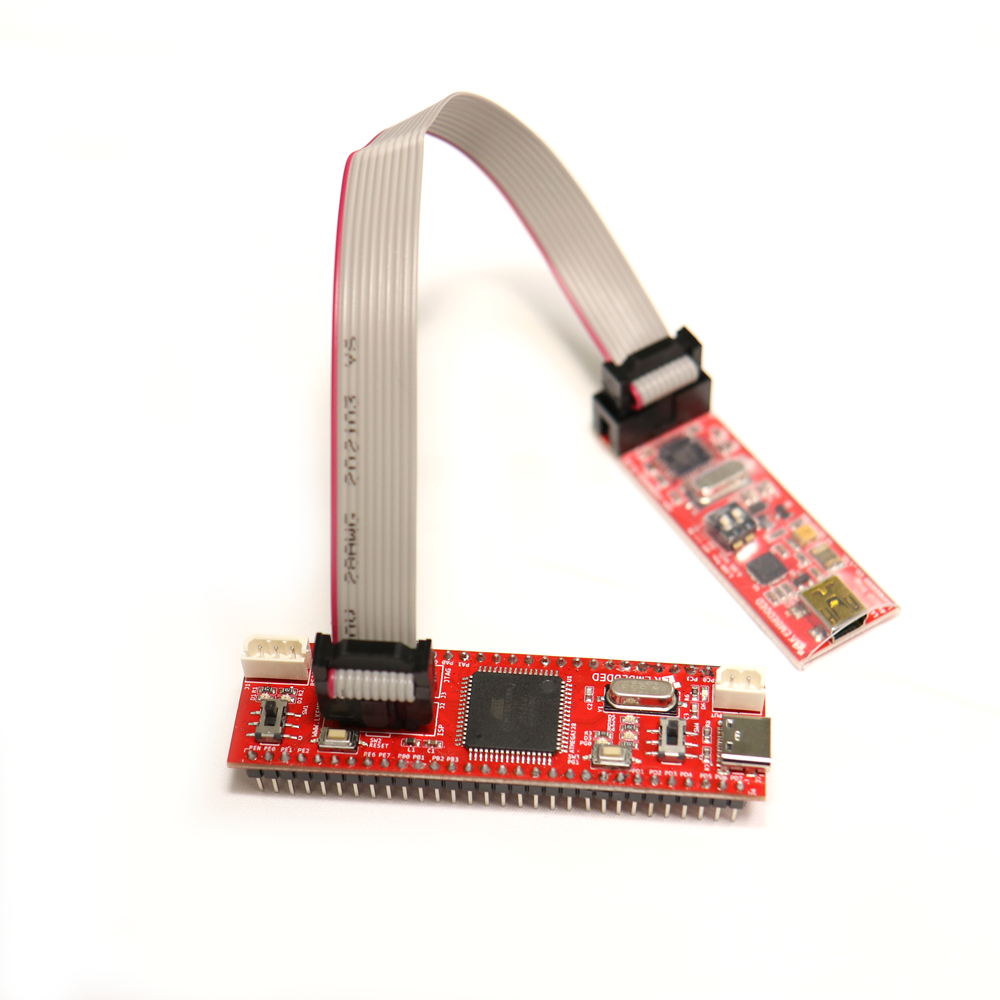

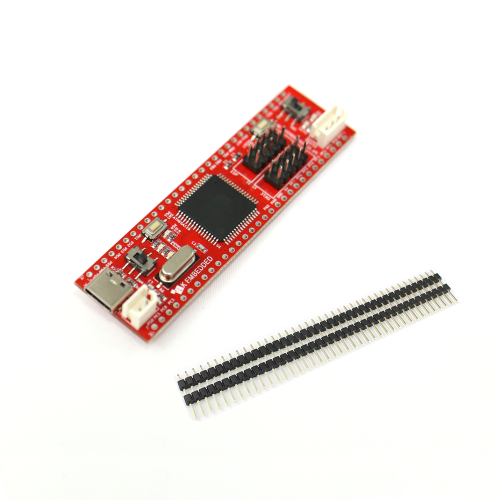

🔹 AVR ATmega128 브레드보드 모듈 LA22

1. 브레드보드·만능기판 호환 구조

   • 1×30핀 × 2 커넥터 구성으로 실험용 보드 및 시제품 제작에 바로 장착 가능.

2. 고성능 8비트 MCU 기반

   • ATmega128(64핀 TQFP) 탑재, 16 MHz 크리스탈 내장.

   • 128 KB Flash / 4 KB EEPROM / 4 KB SRAM 내장 메모리 구성.

3. 전원 안정화 설계

   • AVCC에 LC필터 및 바이패스 회로 적용.

   • 3.3 V ~ 5.5 V 입력 지원, 역전압 방지 다이오드 내장.

4. 다양한 통신 인터페이스

   • CH340 USB-UART 변환칩 탑재 (USB Type-C 포트).

   • UART0 → RS-232(MAX232) 3핀 몰렉스 커넥터 제공.

   • UART1 → 1×4핀 헤더로 외부 블루투스·무선 모듈 연결 가능.

   • USB ↔ RS-232 전환 스위치 내장.

5. 개발 및 디버깅 호환성

   • ISP 10핀 / JTAG 10핀 헤더 내장.

   • AVR Studio 4.19 및 Atmel Studio 7 개발환경 완벽 지원.

6. 사용 편의성 강화

   • 리셋 스위치, 전원 LED 내장.

   • 핀당 I/O 전류 20 ~ 30 mA, 소형 폼팩터로 안정된 납땜 및 테스트 가능.

7. 교육·연구용에 최적화

   • UART·ADC·PWM 실습, 보드 간 통신, 암호화 실험 등 다목적 사용 가능.

   • LK임베디드 기술자료실에서 예제 코드 및 회로도 제공.

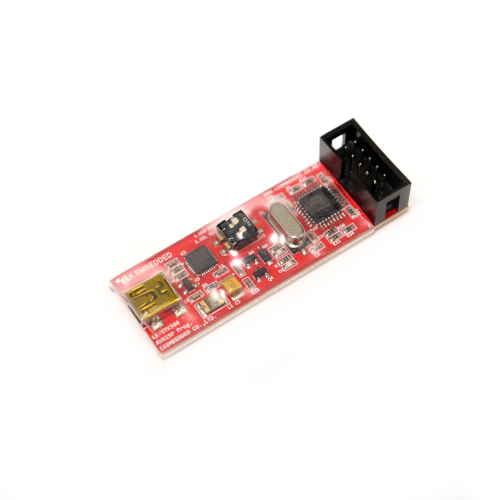

🔹 STK500 AVRISP 프로그래머

1. STK500 프로토콜 완전 호환

   • Atmel STK500 ISP 프로그래밍 방식 지원.

   • AVR Studio 4.19 ~ Atmel Studio 7 자동 인식 및 안정적 다운로드.

2. 다양한 MCU 지원

   • ATmega8, 16, 32, 64, 128, 2560 등 대부분의 AVR 시리즈 호환.

3. 고속 ISP 다운로드

   • 최대 2 MHz 속도의 Flash/EEPROM Read·Write·Erase 지원.

   • In-System Programming(보드 장착 상태 그대로 다운로드).

4. 전원 출력 선택 가능

   • USB 전원 ON/OFF DIP 스위치 탑재.

   • 3.3 V / 5 V 출력 전환 지원으로 다양한 타깃보드 호환.

5. 안정성 강화 회로

   • PTC 퓨즈 내장으로 과전류 차단.

   • USB 전원 400 mA 이하 사용 권장.

6. 상태 표시 및 편의성

   • 프로그래밍 상태 LED, 타깃보드 전원 LED 내장.

   • 10핀 플랫 케이블 제공, Mini USB 포트 및 1.5 m 연장 케이블 포함.

7. 개발 환경 통합성

   • USB 전원 공급 및 ISP 헤더 연결만으로 즉시 개발 준비 완료.

   • LK임베디드 AVR 보드와 완벽한 호환 성능 보장.

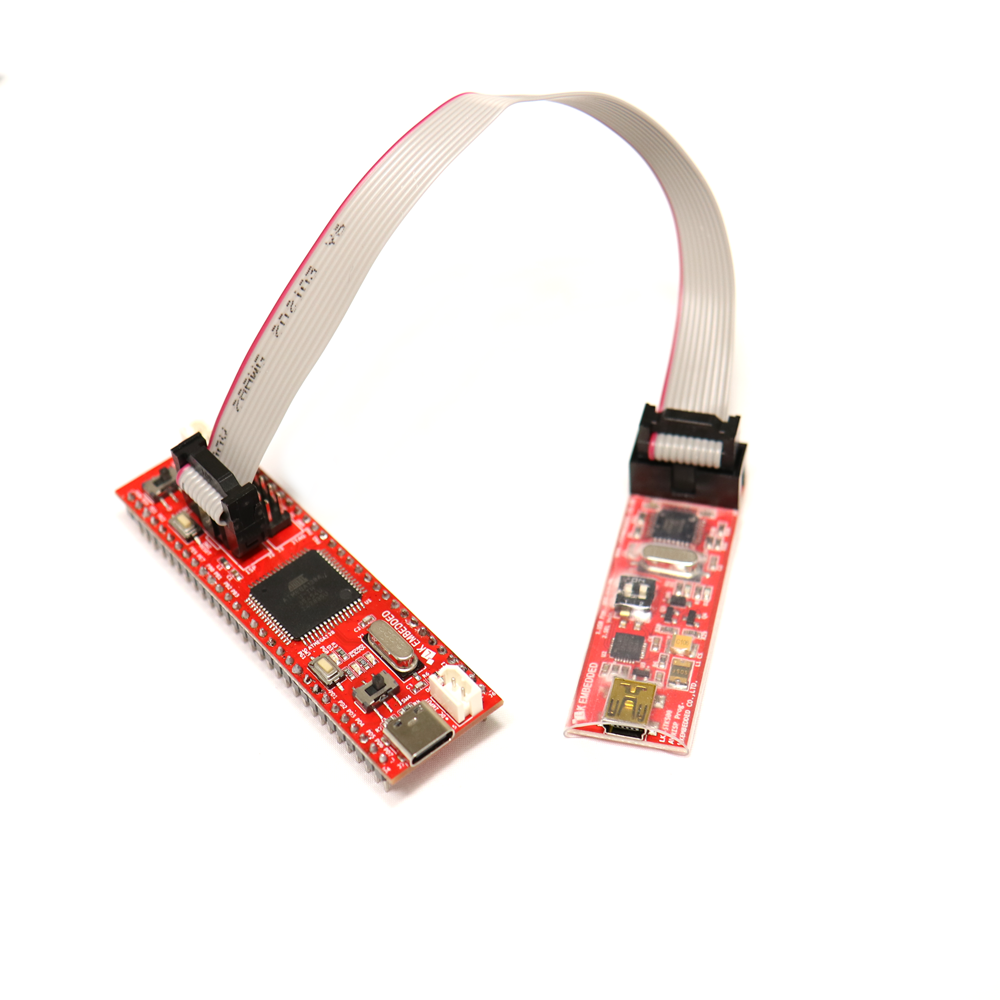

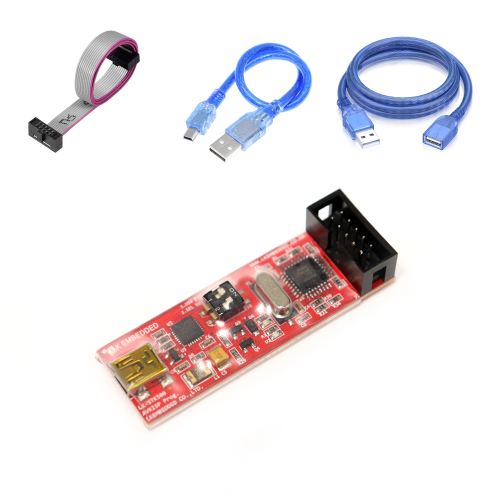

구성품은 다음과 같습니다.

• AVR ATmega128 브레드보드 모듈 본체 1개

• 1×30핀 수 커넥터 2개 (브레드보드·만능기판 장착용)

• STK500 AVRISP 프로그래머 1개 (AVR Studio 및 Atmel Studio 호환)


• 10핀 플랫 케이블 1개 (ISP 연결용)

• USB Mini 케이블 1개

• USB 연장 케이블 1개
