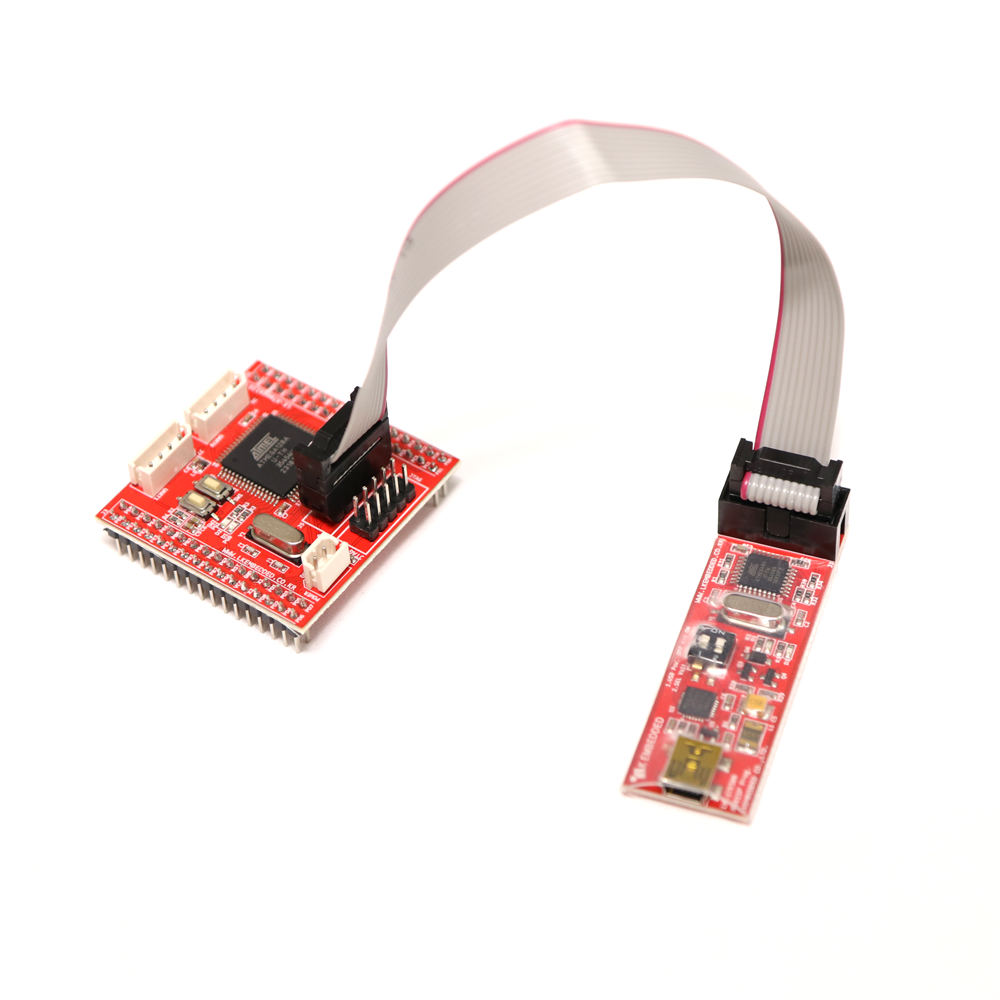

ATmega128 개발모듈 & USB STK500 AVRISP 프로그래머 키트

AVR ATmega128 개발모듈 LA17은 국가대표 8비트 마이크로컨트롤러 ATmega128을 중심으로 제작된 브레드보드/만능기판 호환형 코어 모듈입니다.

연구개발, 졸업작품, 교육용 실험 등에서 사용하기 쉽도록 설계되었으며, 함께 사용하는 STK500 AVRISP 프로그래머를 통해 플래시 및

EEPROM 프로그램을 In-System (보드 장착 상태)으로 다운로드할 수 있습니다.

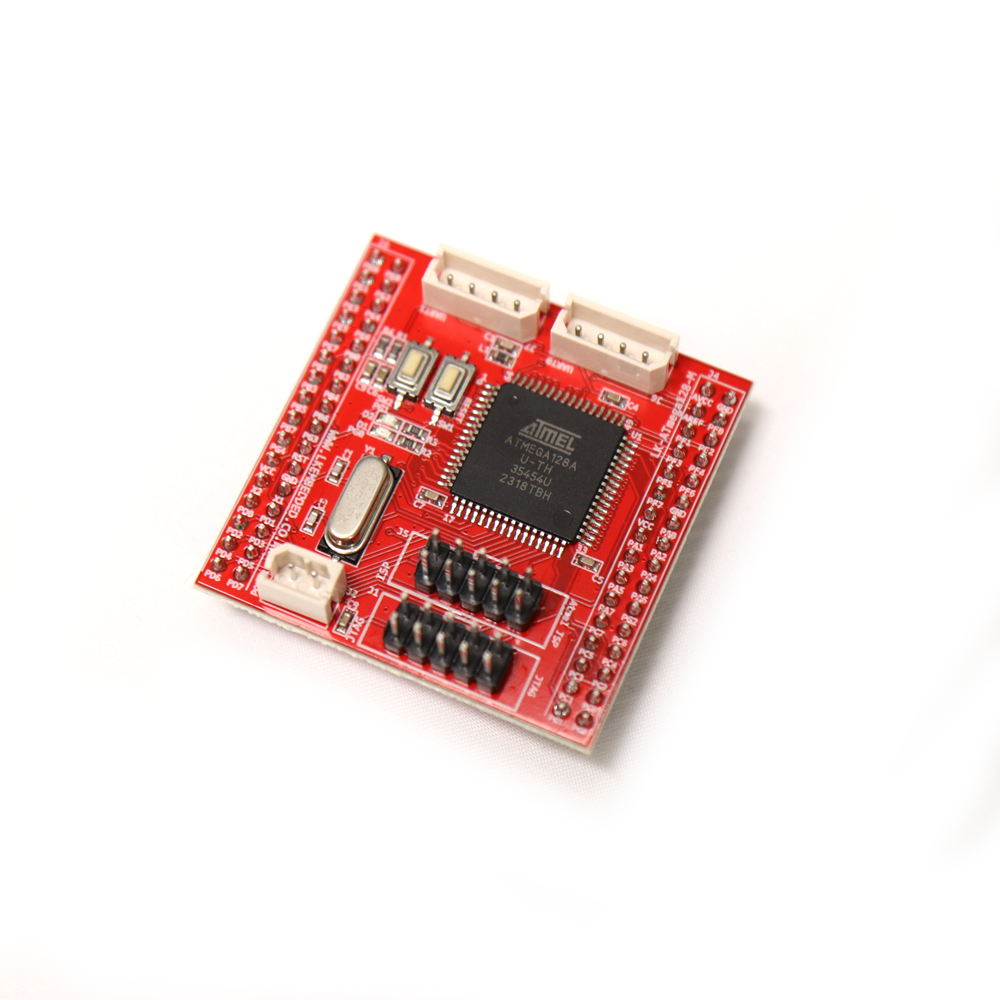

🔹 AVR ATmega128 개발 모듈 LA17

1. 만능기판 호환 구조
   1. 2×16핀 × 2 커넥터 구성으로 실험용 보드 및 시제품 제작에 바로 장착 가능.
2. 고성능 8비트 MCU 기반
   • ATmega128(64핀 TQFP) 탑재, 16 MHz 크리스탈 내장.
   • 128 KB Flash / 4 KB EEPROM / 4 KB SRAM 내장 메모리 구성.
3. 전원 안정화 설계
   • AVCC에 LC필터 및 바이패스 회로 적용.
   • 3.3 V ~ 5.5 V 입력 지원, 역전압 방지 다이오드 내장.
4. 다양한 통신 인터페이스
   • UART0 → 1x4핀 몰렉스 커넥터 제공.
   • UART1 → 1×4핀 헤더로 외부 블루투스·무선 모듈 연결 가능.
5. 개발 및 디버깅 호환성
   • ISP 10핀 / JTAG 10핀 헤더 내장.
   • AVR Studio 4.19 및 Atmel Studio 7 개발환경 완벽 지원.
6. 사용 편의성 강화
   • 리셋 스위치, 전원 LED 내장.
   • 핀당 I/O 전류 20 ~ 30 mA, 소형 폼팩터로 안정된 납땜 및 테스트 가능.
7. 교육·연구용에 최적화
   • UART·ADC·PWM 실습, 보드 간 통신 등 다목적 사용 가능.
   • LK임베디드 기술자료실에서 예제 코드 및 회로도 제공.

🔹 STK500 AVRISP 프로그래머

1. STK500 프로토콜 완전 호환
   • Atmel STK500 ISP 프로그래밍 방식 지원.
   • AVR Studio 4.19 ~ Atmel Studio 7 자동 인식 및 안정적 다운로드.
2. 다양한 MCU 지원
   • ATmega8, 16, 32, 64, 128, 2560 등 대부분의 AVR 시리즈 호환.
3. 고속 ISP 다운로드
   • 최대 2 MHz 속도의 Flash/EEPROM Read·Write·Erase 지원.
   • In-System Programming(보드 장착 상태 그대로 다운로드).
4. 전원 출력 선택 가능
   • USB 전원 ON/OFF DIP 스위치 탑재.
   • 3.3 V / 5 V 출력 전환 지원으로 다양한 타깃보드 호환.
5. 안정성 강화 회로
   • PTC 퓨즈 내장으로 과전류 차단.
   • USB 전원 400 mA 이하 사용 권장.
6. 상태 표시 및 편의성
   • 프로그래밍 상태 LED, 타깃보드 전원 LED 내장.
   • 10핀 플랫 케이블 제공, Mini USB 포트 및 1.5 m 연장 케이블 포함.
7. 개발 환경 통합성
   • USB 전원 공급 및 ISP 헤더 연결만으로 즉시 개발 준비 완료.
   • LK임베디드 AVR 보드와 완벽한 호환 성능 보장.

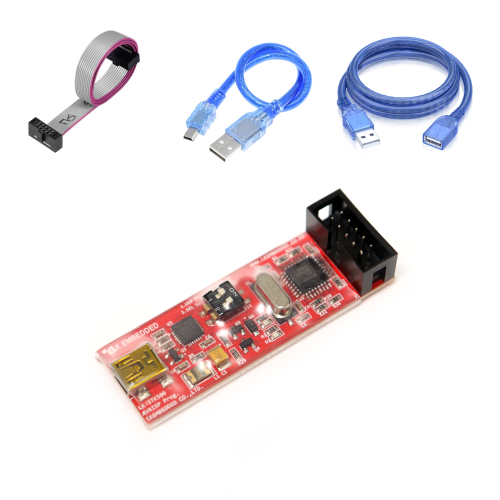

구성품은 다음과 같습니다.

• AVR ATmega128 개발모듈 1개
• STK500 AVRISP 프로그래머 1개
• 10핀 플랫 케이블 1개
• USB Mini 케이블 1개
• USB 연장 케이블 1개
