- ATmega8 개발 모듈

- Atmel사의 8Bit 마이크로컨트롤러 AVR ATmega8 코어를 내장한 개발모듈
- 16MHz 외부 크리스탈 내장
- TQFP 타입 ATmega8 MCU 32핀 → 총 64핀 중 24핀 I/O 사용

    → 입출력 전압레벨: VCC (3.3~5V)

        □ 외부 전원 입력에 따라 입출력 핀 전압 레벨이 달라짐
        □ 싱크/소스 전류: 20~30mA

- 만능기판 장착 가능한 PCB 설계로 프로토타입 제작시 활용 가능
- 리셋 스위치 및 전원 상태 LED 내장
- LC 필터회로를 아날로그 전원 단자 AVCC에 구성해 안정화된 아날로그 전원 공급 가능

- UART to USB Bridge IC CP2102 내장
- 외부 전원 입력 가능한 2P 몰렉스 커넥터 5267-2 PAD 내장

    → 외부전원 입력 범위 : 3.3~5.5V

- ISP 6핀 헤더를 통한 프로그래밍 지원
    →  ISP 전용 6P 핀헤더를 통해 AVRISP mkII 프로그래머를 연결해 ATmega8 플래쉬 및 EEPROM 메모리에 프로그래밍 가능

    → AVRStudio 4.19, Atmel Studio 7.0 통합개발환경 소프트웨어를 사용해 프로그램 다운로드 가능

- 엔지니어 기술지원 및 ATmega8 기본 예제소스 제공

- AVR ATmega8 마이크로컨트롤러 코어 탑재

    → 데이터 시트 바로가기

- 24개의 입출력(In/Out) 핀 제공

    →   2개의 핀헤더 커넥터로 입출력포트, 펑션, 전원 핀 구성

    →   만능기판 장착이 가능해 엔지니어링 샘플 테스트 보드로 활용 가능

    →   입출력포트 전압 레벨 VCC(3.3~5V), 싱크 & 소스 전류 20~30mA

- 통신

    →   CP2102 UART to USB 트랜시버 회로 설계

    →   USB 2.0 통신 최대속도 1Mbps 지원

- 전원

    →   안정적인 내부전원 공급을 위한 바이패스 필터회로 적용

    →   USB 전원 입력 시 외부전원 차단 회로 구현

    →   전원 상태 확인 LED 내장

    →   2P 몰렉스 외부전원 입력 PAD 설계

- 프로그래밍

    →   아래 Fig 1과 같이 ISP 핀헤더를 통한 ATmega8 플래쉬 및 EEPROM 프로그래밍 지원

- 개발환경

    →   AVRStudio 4.19, Atmel Studio 7.0 통합개발환경 소프트웨어를 이용하여 ATmega8 프로그래밍 , 디버그 가능

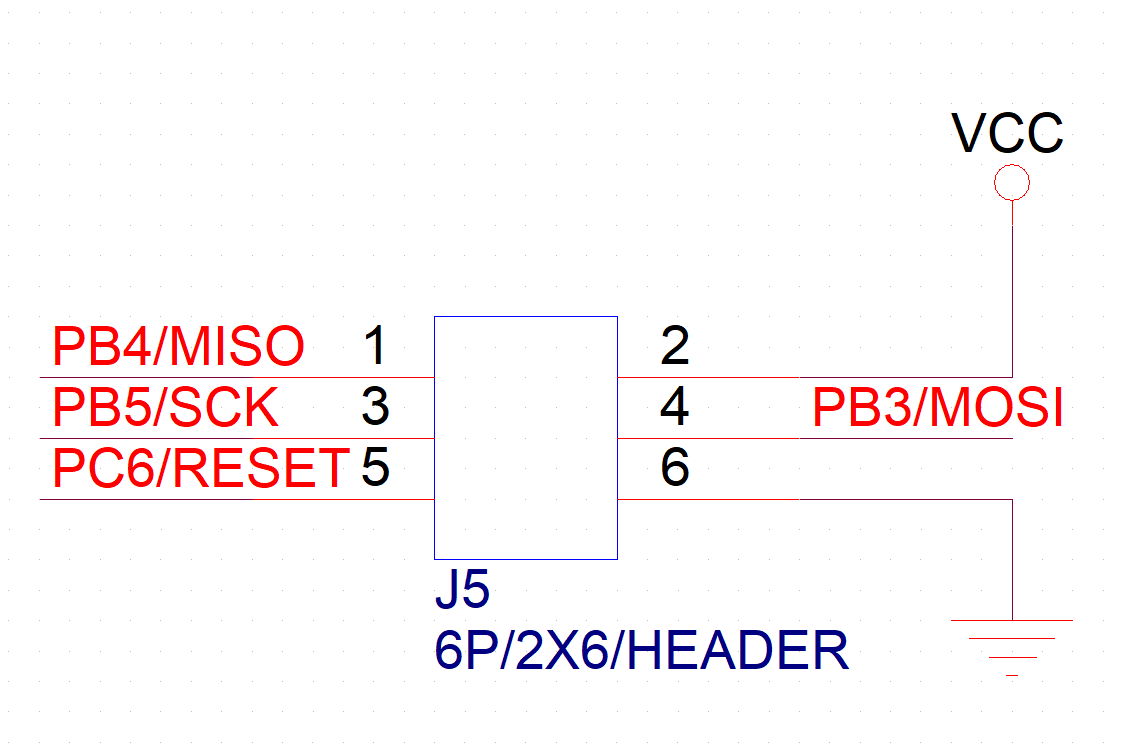

Fig 1. ISP 프로그래밍 핀 구조

[각부명칭]

Fig 2. 개발 모듈 각부 명칭 블록

Fig 3. 제품 치수

-  ATmega8  개발모듈   1 개   , 1x14  핀헤더   2 개
