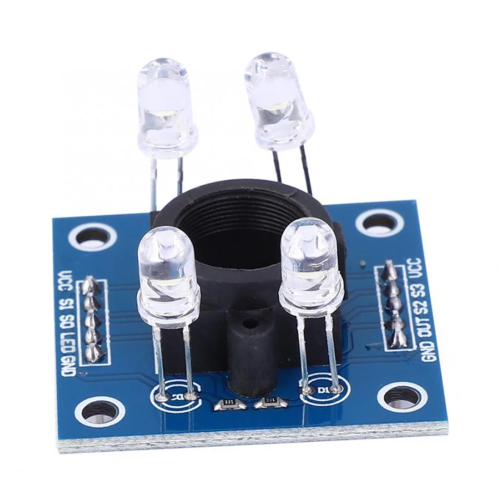

GY-31 TCS3200 색상 감지 센서 모듈

상품코드: 17797

판매가 (VAT 포함): 22,000원

제조사: LK임베디드

배송비

3,000원 조건별배송 지역별추가배송비

지역별배송비

경상남도 거제시 둔덕면 3,000원
경상남도 사천시 마도동 3,000원
경상남도 사천시 신수동 3,000원
경상남도 통영시 산양읍 3,000원
경상남도 통영시 사량면 3,000원
경상남도 통영시 한산면 3,000원
경상남도 통영시 욕지면 3,000원
전라북도 부안군 위도면 3,000원
전라북도 군산시 옥도면 3,000원
전라남도 여수시 삼산면 3,000원
전라남도 여수시 남면 3,000원
전라남도 여수시 화정면 3,000원
전라남도 여수시 경호동 3,000원
전라남도 완도군 금당면 3,000원
전라남도 고흥군 봉래면 3,000원
전라남도 고흥군 도양읍 3,000원
전라남도 고흥군 도화면 3,000원
전라남도 보성군 벌교읍 3,000원
전라남도 진도군 조도면 3,000원
전라남도 완도군 보길면 3,000원
전라남도 완도군 노화읍 3,000원
전라남도 완도군 소안면 3,000원
전라남도 완도군 청산면 3,000원
전라남도 완도군 생일면 3,000원
전라남도 완도군 금일읍 3,000원
전라남도 완도군 군외면 3,000원
전라남도 신안군 신의면 3,000원
전라남도 신안군 하의면 3,000원
전라남도 신안군 장산면 3,000원
전라남도 신안군 흑산면 3,000원
전라남도 신안군 도초면 3,000원
전라남도 신안군 비금면 3,000원
전라남도 신안군 자은면 3,000원
전라남도 신안군 암태면 3,000원
전라남도 신안군 팔금면 3,000원
전라남도 신안군 임자면 3,000원
전라남도 신안군 증도면 3,000원
전라남도 신안군 압해읍 3,000원
전라남도 신안군 지도읍 3,000원
전라남도 신안군 장산면 마진도리 율도 3,000원
전라남도 영광군 낙월면 3,000원
인천광역시 강화군 서도면 3,000원
인천광역시 강화군 삼산면 3,000원
인천광역시 옹진군 백령면 3,000원
인천광역시 옹진군 덕적면 3,000원
인천광역시 옹진군 자월면 3,000원
인천광역시 옹진군 대청면 3,000원
인천광역시 옹진군 연평면 3,000원
인천광역시 옹진군 북도면 3,000원
인천광역시 중구 무의동 3,000원
충청남도 태안군 근흥면 3,000원
충청남도 서산시 지곡면 3,000원
충청남도 보령시 오천면 3,000원
충청남도 당진시 석문면 3,000원
경상북도 울릉군 3,000원
제주특별자치도 3,000원

방문 수령지 : 서울특별시 노원구 동일로 986 (노원프레미어스엠코) 102동 215호 태릉입구역 LK연구실
※주의!오후4시이후 방문수령
※주의!재고품절시 방문수령 불가

구매혜택: 할인 : 적립 마일리지 :

GY-31 TCS3200 색상 감지 센서 모듈

총 상품금액 (VAT 미포함)

총 할인금액

총 합계금액(VAT 포함)

관련상품
상품상세정보
관련자료
배송/교환/반품안내
상품후기 (0)
상품문의 (0)

상품상세정보

- GY-31 TCS3200 색상 감지 센서 모듈

이 제품은 물체의 색상을 감지하여 RGB(빨강, 녹색, 파랑) 값으로 변환하는 GY-31 TCS3200 색상 감지 센서 모듈이다.

감지된 색상의 강도에 비례하는 주파수를 디지털 신호로 출력하며, 색상 분류 로봇, 제품 색상 검사, 주변광 감지 등 다양한 프로젝트에 활용할 수 있다.

- RGB 색상 감지: 빛의 삼원색인 빨강(Red), 녹색(Green), 파랑(Blue)의 세 가지 기본 색상을 감지하여 색상을 식별한다.

- 주파수 출력 방식: 감지된 색상의 강도에 따라 주파수가 변하는 디지털 신호를 출력 핀(OUT)으로 내보낸다.

- 고해상도 감지: 고해상도로 색상을 감지하여 미세한 색상 차이를 식별할 수 있다.

- 프로그래밍 제어: 사용자가 프로그래밍을 통해 센서의 동작을 제어하고 원하는 형태로 데이터를 처리할 수 있다.

- 크기: 32mm x 24mm

- 동작 전압: 2.7V ~ 5.5V

- 동작 전류: 약 25mA

- 최적 감지 거리: 1cm

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
#define s0 12
#define s1 10
#define s2 8
#define s3 13
#define out 9

int data=0;
void setup()
{
   pinMode(s0,OUTPUT);
   pinMode(s1,OUTPUT);
   pinMode(s2,OUTPUT);
   pinMode(s3,OUTPUT);
   pinMode(out,INPUT);
   Serial.begin(9600);

   digitalWrite(s0,HIGH); //Putting S0/S1 on HIGH/HIGH levels means
   digitalWrite(s1,HIGH);   the output frequency scalling is at 100% (recommended)

}
void loop()                  //Every 0.2s we select a photodiodes set and read its data
{
   digitalWrite(s2,LOW); //S2/S3 levels define which set of photodiodes we are us-ing LOW/LOW is for RED
                               LOW/HIGH is for Blue and HIGH/HIGH is for green
   digitalWrite(s3,LOW);
   Serial.print("Red value= ");
   data=pulseIn(out,LOW);   //here we wait until "out" go LOW,
                                    we start measuring the dura-tion and stops when "out" is HIGH again
   Serial.print(map(data,60,15,0,100));
   Serial.print("        ");
   delay(20);

   digitalWrite(s2,LOW);
   digitalWrite(s3,HIGH);
   Serial.print("Blue value= ");
   data=pulseIn(out,LOW);  //here we wait until "out" go LOW,
                                  we start measuring the dura-tion and stops when "out" is HIGH again
   Serial.print(map(data,80,11,0,100));
   Serial.print("        ");
   delay(20);
   digitalWrite(s2,HIGH);
   digitalWrite(s3,HIGH);
   Serial.print("Green value= ");
   data=pulseIn(out,LOW);  //here we wait until "out" go LOW,
                                  we start measuring the dura-tion and stops when "out" is HIGH again
   Serial.print(map(data,80,20,0,100));
   Serial.print("        ");
   delay(20);
   Serial.println();
   delay(200);
}
Colored by Color Scripter

cs

- GY-31 TCS3200 색상 감지 센서 모듈 * 1pcs
