아두이노 INA219 DC 고정밀 전류 센서 모듈

총 상품금액 (VAT 미포함)

총 할인금액

총 합계금액(VAT 포함)

관련상품
상품상세정보
관련자료
배송/교환/반품안내
상품후기 (0)
상품문의 (0)

상품상세정보

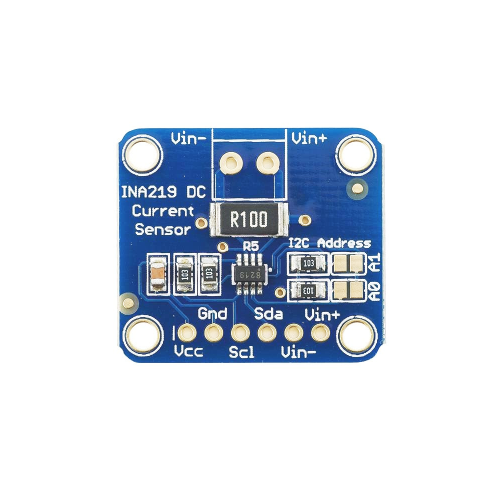

- 아두이노 INA219 DC 고정밀 전류 센서 모듈

- INA219 칩 기반 전류·전압·전력 측정 모듈

- 0.1Ω 1% 정밀 션트 저항(2W) 내장 → ±3.2A 측정 가능

- 버스 전압 최대 26V까지 측정 가능

- I²C 인터페이스(SDA, SCL)로 마이크로컨트롤러와 통신 가능

- 최대 16개 모듈 주소 설정 가능 (A0, A1 점퍼 활용)

- 구동 전압: 3.0V ~ 5.5V

- 입력 전압(버스 전압): 0V ~ 26V

- 측정 전류 범위: 최대 ±3.2A (0.1Ω 션트 저항 기반)

- 통신 방식: I²C, 최대 3.4MHz (High-Speed Mode)

- ADC 해상도: 12-bit, 변환 시간/샘플링 조절 가능

- PGA 내장: ±40mV ~ ±320mV 측정 범위 선택

- I²C 주소 설정: A0, A1 핀 조합으로 16개까지 모듈 확장 가능

- 보드 크기: 약 25.6 × 20.4 mm

- 보드 크기: 약 25.6 × 20.4 × 3 mm

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
#include <Wire.h>
#include <Adafruit_INA219.h>

Adafruit_INA219 ina219;


void setup(void)
{
  Serial.begin(115200);
  while (!Serial) {
      // will pause Zero, Leonardo, etc until serial console opens
      delay(1);
  }

  Serial.println("Hello!");

  // Initialize the INA219.
  // By default the initialization will use the largest range (32V, 2A).  However
  // you can call a setCalibration function to change this range (see comments).
  if (! ina219.begin()) {
    Serial.println("Failed to find INA219 chip");
    while (1) { delay(10); }
  }
  // To use a slightly lower 32V, 1A range (higher precision on amps):
  //ina219.setCalibration_32V_1A();
  // Or to use a lower 16V, 400mA range (higher precision on volts and amps):
  //ina219.setCalibration_16V_400mA();

  Serial.println("Measuring voltage and current with INA219 ...");
}

void loop(void)
{
  float shuntvoltage = 0;
  float busvoltage = 0;
  float current_mA = 0;
  float loadvoltage = 0;
  float power_mW = 0;

  shuntvoltage = ina219.getShuntVoltage_mV();
  busvoltage = ina219.getBusVoltage_V();
  current_mA = ina219.getCurrent_mA();
  power_mW = ina219.getPower_mW();
  loadvoltage = busvoltage + (shuntvoltage / 1000);

  Serial.print("Bus Voltage:   "); Serial.print(busvoltage); Serial.println(" V");
  Serial.print("Shunt Voltage: "); Serial.print(shuntvoltage); Serial.println(" mV");
  Serial.print("Load Voltage:  "); Serial.print(loadvoltage); Serial.println(" V");
  Serial.print("Current:       "); Serial.print(current_mA); Serial.println(" mA");
  Serial.print("Power:         "); Serial.print(power_mW); Serial.println(" mW");
  Serial.println("");

  delay(2000);
}

Colored by Color Scripter
cs

- 아두이노 INA219 DC 고정밀 전류 센서 모듈 * 1pcs
