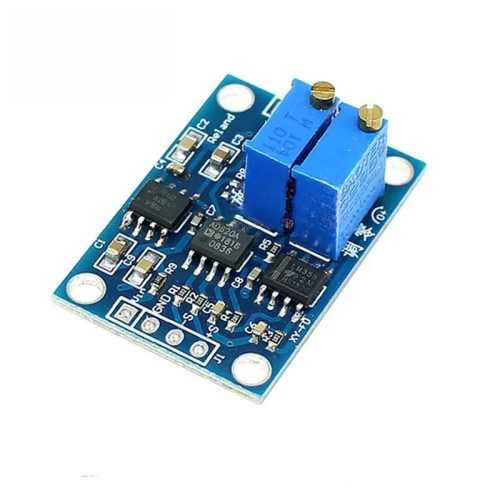

• 미세전압 증폭 모듈 AD620 Module

• 본 제품은 AD620을 사용한 AC/DC 전압 신호 증폭 앰프 모듈입니다.
• 1.5배에서 최대 10,000배까지 신호 증폭이 가능하며, 높은 정확도와 낮은 오프셋 특성을 갖습니다.
• 또한, 제로값 조절 기능을 통해 측정 정확도를 더욱 향상시킬 수 있습니다.

AD620 전압 신호 증폭 모듈 제품 설명

넓은 입력 범위
이 제품은 AD620 증폭기를 채택하여 마이크로볼트(μV) 및 밀리볼트(mV) 단위의 미세 신호를 증폭할 수 있습니다.
시중의 LM358과 비교했을 때, 높은 증폭 정밀도와 우수한 선형성을 가지며, 최대 전압 출력 범위는 ±10V입니다.

증폭도(Magnification)
입력 신호의 증폭도는 가변 저항(potentiometer)을 통해 조정할 수 있으며, 최대 1000배까지 조정 가능합니다. 증폭도 조절은 가변 저항 하나로 간단히 설정할 수 있습니다.

제로점(Offset) 조정 가능
가변 저항을 이용해 제로점을 조정함으로써 정확도를 향상시킬 수 있으며, 영점 드리프트(Zero Drift) 현상이 발생하지 않아 고객의 다양한 요구를 충족합니다.

음전압 출력 모듈
7660A 음전압 변환 칩을 사용하여 (-Vin) 음전압을 출력하며, 이는 고객이 다른 듀얼 전원 부하를 구동할 수 있도록 전원으로 공급할 수 있습니다.

소형 크기
모듈의 크기는 32×22mm이며, 양쪽에 각각 네 개의 3mm 고정 홀(홀 간 균등 배치)이 있습니다. 핀 간격은 2.54mm 표준 규격입니다.

기술 사양 (Specifications)

• 입력 전압: 3~12V DC
•
• 증폭도: 1.5~1000배 조정 가능 (제로값 조정 가능)
•
• 입력 신호 전압: 100μV ~ 300mV
•
• 출력 신호 범위: ±(Vin - 2V)
•
• 음전압 출력: -Vin 이상 (음전압 칩의 내부 저항으로 인해 실제 출력은 -Vin보다 약간 높음. 부하가 커질수록 음전압 강하 증가)
•
• 오프셋 전압: 50μV
•
• 입력 바이어스 전류: 최대 1.0nA
•
• 공통 모드 제거비(CMRR): 100dB
•
• 오프셋 전압 드리프트: 최대 0.6μV/°C
•
• 안정도(시간 드리프트): 최대 2μV/월
•
• 크기: 32×22mm

특징
출력 신호의 왜곡이 적고, 고주파 응답 및 노이즈 필터링 성능이 우수하여 미세 신호 증폭에 적합합니다.


 미세전압 증폭 모듈 AD620 Module * 1pcs
